热处理工艺中淬火的（de）常用（yòng）方（fāng）法（fǎ）有十种，分别是单介质(水、油、空气)淬火;双介（jiè）质淬火;马氏（shì）体分（fèn）级淬火（huǒ）;低于Ms点的马（mǎ）氏（shì）体分级淬火法;贝氏体等温淬（cuì）火法;复合淬火（huǒ）法;预冷等温（wēn）淬火法;延迟冷却淬（cuì）火法;淬火自回火法;喷射淬火（huǒ）法等。

       一、单介质(水、油（yóu）、空气)淬火

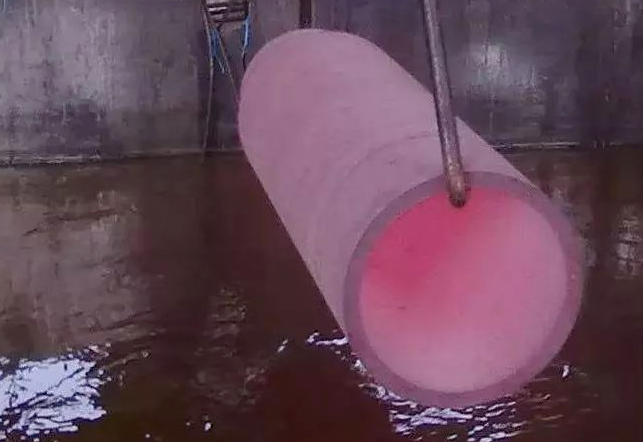

　　单（dān）介质(水、油（yóu）、空（kōng）气)淬火：把（bǎ）已加（jiā）热到淬火温度的工件（jiàn）淬人一种淬火介质，使（shǐ）其完（wán）全（quán）冷却。这种（zhǒng）是zui简单的淬火方法，常用于形状简单的（de）碳钢和合金钢（gāng）工件。淬火（huǒ）介质根据零件传热系数大小、淬透（tòu）性、尺寸（cùn）、形状等进行选择。

　    二、双介质淬火

　　双介质淬（cuì）火：把加（jiā）热到淬火温度的工（gōng）件，先在冷（lěng）却能力强的（de）淬火介质中冷却至接（jiē）近（jìn）Ms点，然后转入慢冷的（de）淬火（huǒ）介质（zhì）中冷却至（zhì）室温，以达到不同淬火冷却温度区间，并有比较理想的淬火冷却速度（dù）。用于形状（zhuàng）复杂件或高（gāo）碳钢、合金钢制作的大型（xíng）工件（jiàn），碳（tàn）素工具钢（gāng）也多采用此法。常用冷却介（jiè）质有水-油、水-硝盐、水-空气、油-空气，一般用（yòng）水作（zuò）快（kuài）冷淬（cuì）火介质（zhì），用油（yóu）或空气作（zuò）慢冷淬（cuì）火介（jiè）质，较少采用空气。

　　三（sān）、马氏（shì）体（tǐ）分级淬火

　　马氏体分级淬火：钢材奥氏体（tǐ）化，随之浸（jìn）入温度稍（shāo）高或（huò）稍低于钢的上马（mǎ）氏（shì）点的液态介质(盐浴或碱浴)中（zhōng），保（bǎo）持适（shì）当时间，待（dài）钢件（jiàn）的内、外（wài）层都达到介质温度后取（qǔ）出空（kōng）冷，过冷（lěng）奥氏体（tǐ）缓慢转变（biàn）成马氏体的淬火工（gōng）艺。一般用于形状复（fù）杂和变形要（yào）求（qiú）严的（de）小型工件，高速（sù）钢和高合金钢工模具也常用此法淬火。

　　四（sì）、低于Ms点的马氏体分级淬火法

　　低于Ms点的马氏体分级淬火法：浴（yù）槽温度低于工（gōng）件用钢的（de）Ms而高于Mf时，工件（jiàn）在该浴（yù）槽中（zhōng）冷（lěng）却较快，尺寸较大时仍（réng）可（kě）获得和分级淬（cuì）火相同（tóng）的结果。常用（yòng）于尺寸较大的（de）低淬透性钢工件。

　　五、贝（bèi）氏体等（děng）温淬火法

　　贝氏（shì）体等温淬火法：将工件淬入该钢下贝氏体（tǐ）温度的浴槽中等温，使其发生下贝氏（shì）体转变，一般在浴（yù）槽中保温（wēn）30~60min。数控微信公号cncdar贝氏体等温淬火（huǒ）工艺（yì）主（zhǔ）要三个步骤：①奥氏体化处理;②奥（ào）氏体（tǐ）化后（hòu）冷（lěng）却处理;③贝氏体等温处理;常用于合金钢、高碳钢小尺寸零（líng）件及球墨（mò）铸铁件（jiàn）。

　　六、复合淬火（huǒ）法（fǎ）

　　复（fù）合淬火（huǒ）法（fǎ）：先将工件急冷至（zhì）Ms以下得体积分数为10%~30%的马氏体，然后在（zài）下贝氏体区等温，使较（jiào）大截面工件得到马氏体和贝氏体组织，常用于合金工具钢工件。

　　七（qī）、预（yù）冷等温淬火法

　　预冷等温淬火法：又（yòu）称升（shēng）温等温（wēn）淬（cuì）火，零件先在（zài）温度较低(大于Ms)浴槽中（zhōng）冷却，然后转（zhuǎn）入温度较高的（de）浴槽中，使奥氏体进行（háng）等温转（zhuǎn）变。适用（yòng）于（yú）淬透性较差的钢件或尺寸较大又必（bì）须进行等（děng）温淬火的工（gōng）件。

　　八、延迟冷却淬火法

　　延迟冷却淬火法：零件先在空气、热水、盐浴中（zhōng）预冷到稍高于Ar3或Ar1温度，然后进行（háng）单介质淬火。常用（yòng）于形状复杂各（gè）部位厚薄（báo）悬殊及要求（qiú）变形（xíng）小的零（líng）件。

　　九、淬火自回火法

　　淬火自回火法：将被处理工件全部加热，但在淬火时仅将需要淬硬的部分(常为（wéi）工作（zuò）部位)浸入（rù）淬（cuì）火液冷却（què），数控微信公（gōng）号（hào）cncdar待到（dào）未浸入（rù）部分火色消失（shī）的瞬间，立即取出在空气（qì）中冷却的（de）淬火工艺。淬火自回火法利用心部未全部冷（lěng）透的热量传到表面，使表面（miàn）回（huí）火。常用（yòng）于（yú）承（chéng）受冲击的工（gōng）具如（rú）錾（zàn）子、冲子、锤子等。

　　十（shí）、喷射淬（cuì）火（huǒ）法

　　喷射淬火法：向工（gōng）件（jiàn）喷射水流（liú）的淬（cuì）火方法（fǎ），水流可大可小，根据所要求的淬火深度（dù）而定（dìng）。喷射淬火法不会在工件表（biǎo）面形成蒸汽（qì）膜，这样就能够（gòu）保证（zhèng）得到比昔通水（shuǐ）中淬火更深的（de）淬硬（yìng）层。主要（yào）用于（yú）局部表（biǎo）面（miàn）淬火。
